Andy 家的網路線路曾經讓水電師傅施工, 可是要用的時候才發現線路有問題, 所以說過 "水電師傅不見得懂網路", 最好還是交給有網路專業的師傅施工
也就是這樣的經驗, 讓 Andy 去年再次裝潢時, 決定要用專業工具來 DIY...
由於現在網路線的主流已經是傳輸速度可達到 1Gigabit/sec 的 Cat. 6 網路線, 所以因應日後龐大資料快速傳輸的需求, Andy 用的是與銀行機房相同的 美國AMP Cat. 6 網路線, Andy 聽不少朋友說過隨便選擇網路線的後果, 萬一買到偷料的黑心線, 那對傳輸的速度與品質都會有影響
DIY 的起源~
Andy 的表哥 Stanly 是銀行資訊部的員工, 所以對於網路系統的品質特別的要求, 在 2008 年表哥裝潢時, 就決定讓水電師傅拉線, 但是接頭則是用的 Andy 請廠商提供的庫存樣品與專業的工具來完成最後的步驟, 在 Stanley 的相簿可以看到一些施工的照片
http://www.pbase.com/s826/myhome_layout
當時我們用的就是 Cat. 6 系列的網路插座 (RJ45 Keystone Jack) & 插頭 (RJ45 Plug), 在安裝時插座時需要用壓線工具 (Punch Down Tool=PDT), 將八條芯線分別壓入插座內 (每個插座壓八次), 雖然是用專業工具, 但這個動作必需在手掌中完成, 壓沒幾個... 我們就覺得的手掌被插座壓得很痛....
因此, 當 Andy 發現免壓線的網路插座時立即弄來, 這次家裡裝潢就用這款網路插座來 DIY!
使用過後, Andy 覺得對於專業的網路工程人員來說, 這個產品傳輸品質穩定, 安裝速度比用傳統打線工具快且簡單省力, 如果發現打錯線位, 可以把卡榫打開重做, 工具袋裡也可以少放一支工具...
對於喜愛 DIY 的熱血夥伴來說, 免除買一支只用一次的工具, 且有傳輸效能的保證外, 應該是可以帶來 "無痛" 的成就感吧 XD~
看些施工的流程照片吧~
網路線從牆壁預留一段長度 |
用網路線專用剝線器剝線, 只需旋轉2-3圈 |
把網路線的皮劃破就好, 不要劃到芯線 |
將外皮折斷後, 請勿丟棄... |

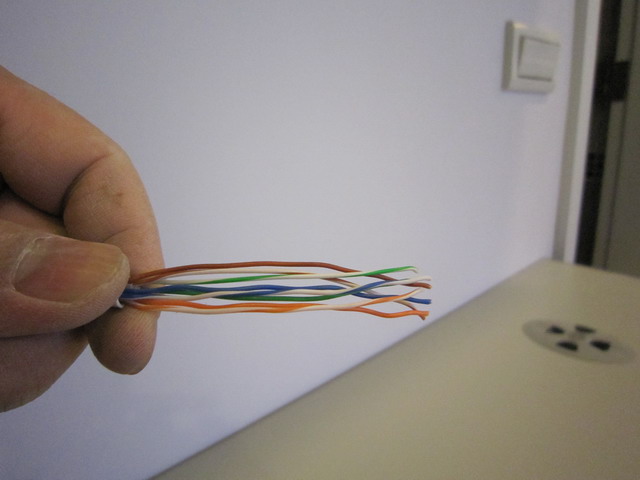

將芯線展開... |
利用剛剛折下的外皮, 用旋轉的方式來把對絞的芯線分開! |
順便把扭曲的網路線拉直 |
根據網路插座配件上的顏色整理芯線排列 |
按照順序排列芯線, 並且拉直 |
把所有芯線按照顏色穿過塑膠片, 並且修剪與塑膠片齊頭 (注意網路線的對絞狀態~對絞的越多, 抗干擾的性能越好喔!) |
重點來囉~準備合體.... |
將塑膠片放入網路插座, 然後.... |
稍微用力將上蓋闔上...咔~搞定了 |
如果用的是 Keystone 系列的面板, 只要將插座卡上面板就好啦~ |
