網路插頭都打好才發現網路不通, 原來線位打錯, 但是沒關係, 現在有 EZ-RJ45 挺我！

Andy 曾經自己 DIY 網路插頭的時候, 線都打好了網路卻不通, 檢查的結果是線位打錯了...

安裝一般網路頭時, 露出網路線外皮要塞入 RJ45 插頭的芯線都是留得很短 (大約10~12mm吧...), 才能讓芯線插到插頭的盡頭, 與金針良好接觸, 外皮又可以被 RJ45 插頭夾住, 才不會一扯就讓芯線與金針分離...

要小心翼翼的組裝, 確保線位正確

問題來了... Andy 在把芯線以 568B 的線位插入插頭前有確認過沒錯, 可是結果卻是線位打錯, Andy 發現問題就是, 短短的芯線在插入 RJ45 插頭的過程中排序亂了, 隔著網路頭也看不清楚裡面芯線的顏色, 所以才發生網路不通的狀況

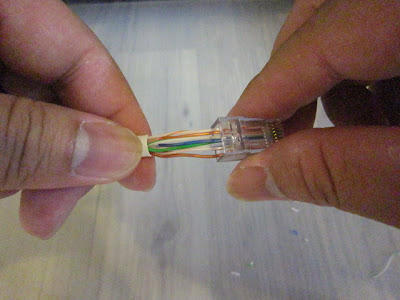

透過網路頭的塑膠殼, 會看不太清楚裡面的芯線顏色...

於是當 Andy 發現這個完全解決先前問題的產品 EZ-RJ45 Plug... 立刻弄來在這次裝潢之中 DIY 所有的網路插頭...當然是 Cat. 6 的規格

EZ-RJ45 for Cat. 6

這個產品特別的地方就在於插頭正前方開孔, 讓網路線的 8 條芯線可以直接穿出插頭, 所以這次 Andy 就可以輕易的分辨網路線的線位是否正確排列了, 正確才用工具壓接, 錯的話可以立即發現, 並且拉出來重新排過

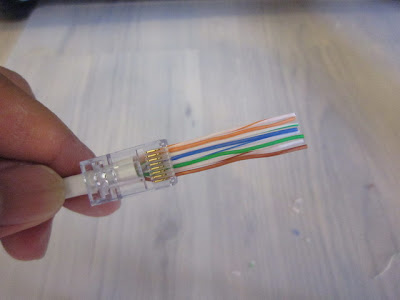

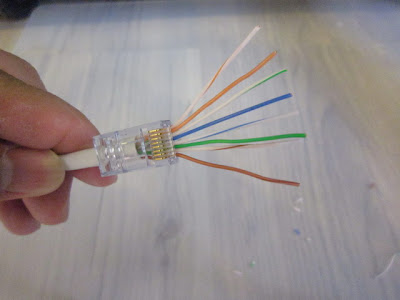

可以清楚看見網路線的線位排列

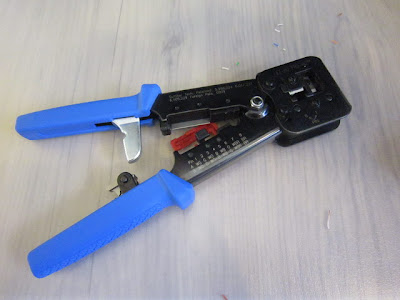

當然, 這個插頭的專用工具也被 Andy 弄來用了, 跟一般的網路插頭壓接工具不同的是, 在其中一邊多了刀片, 功用是讓穿出插頭前端的芯線可以在壓接插頭的時候 "同時切斷"....

EZ-RJPRO HD

Andy 今年 1 月份半夜在工地花了兩個小時把家裡總共 18 個插頭搞定 (業餘的 DIY 所以很慢)...後來裝好 ADSL, 就拿著 Macbook 去每個插座測試網路連線, 結果是 100% 暢通...DIY 的成就感又出現啦～ (其實應該是線路完成就要用專用工具測試線路....但是 Andy 沒有這台測試工具 >_<)

看些施工的照片吧～

先把護套套上網路線

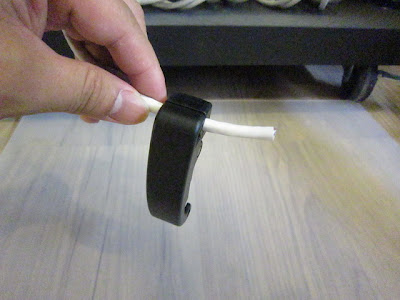

用剝線器把外皮劃破, 轉個 1-2 圈就夠了...

注意不要傷到芯線

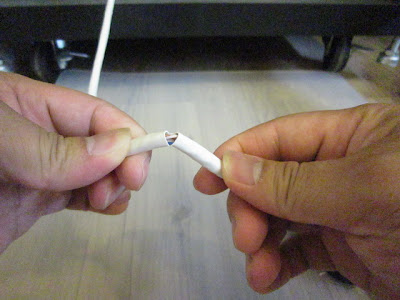

再把外皮折斷

外皮不要丟, 很好用喔~

把中間的十字架剪掉

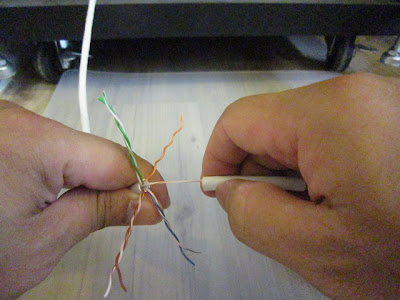

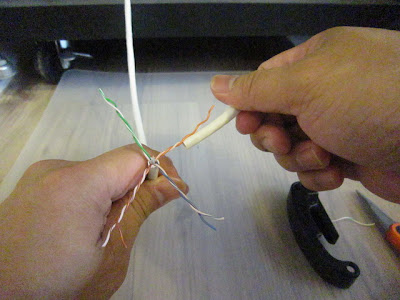

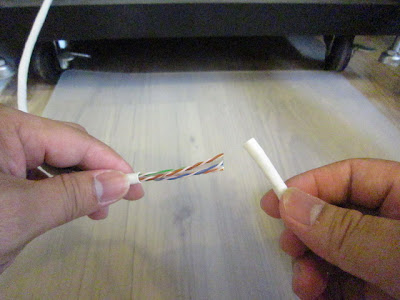

用剛剛折下的外皮, 用旋轉的方式, 把對絞的芯線分開

同時可以拉直！

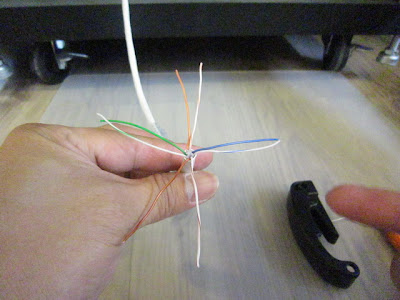

所有芯線都分離拉直後, 看是要排 568A 還是 568B...

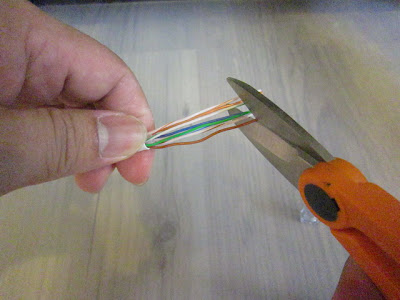

排好線位後, 把芯線修齊, 比較好穿入 EZ-RJ45 網路頭

很 EZ...

很簡單...

很清楚...

確定線位正確後, 把芯線扭轉一下, 比較好放入夾線器

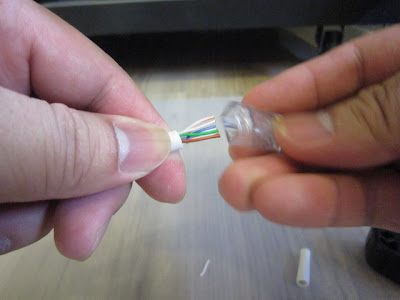

Andy 有幾次忘了把護套放入網路頭...

一樣很簡單...

很清楚...

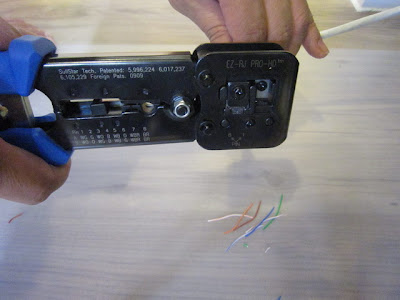

當你把網路頭壓接完成的同時, 多餘的網路芯線也被刀片切斷了...

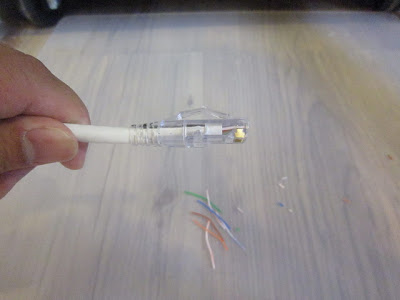

完成品就像這樣...

有鋸齒的電工剪也很好用 (比斜口鉗好用~)
